Detalhes do produto:
|
| Temperatura de operação: | 0 ~ 50°C | A temperatura de armazenamento: | - 30 ~ 80°C |
|---|---|---|---|
| Humidade relativa: | 80% | D/C: | 18+ |
| Qualidade: | novo e original | Aplicação: | componente eletrônico |
| Realçar: | inversor do ccfl do lcd,inversor eletrônico do ccfl |
||
1. APLICAÇÃO

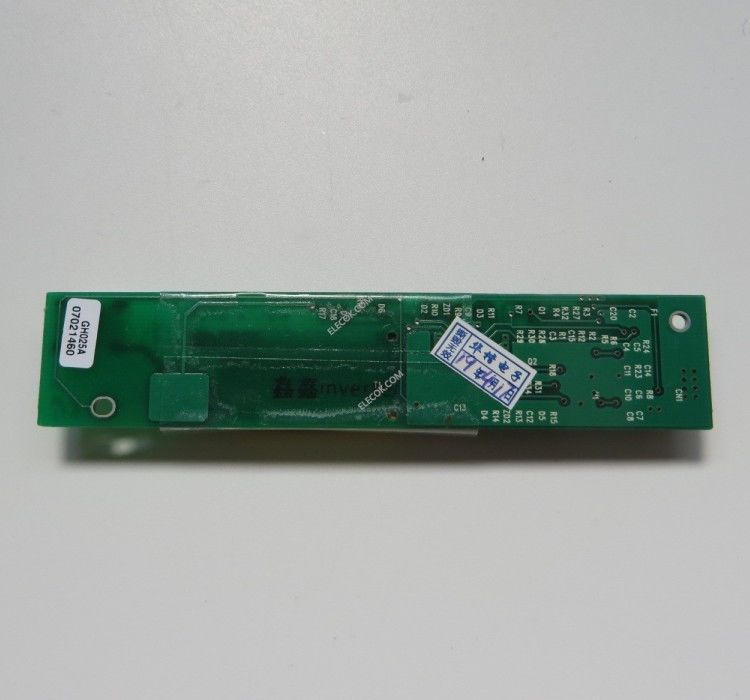

Este documento especifica as exigências detalhadas do produto do inversor GH025A fabricado por C verde & por tecnologia de C.
2. CARGA APROPRIADA
LCD-módulo: 10,4” 1 lâmpada TFT LCD
3. CARACTERÍSTICAS ELÉTRICAS
| Artigo | Símbolo | Especs. | Unidade |
| Tensão de entrada 1 | Vin1 | 8 ~ 20 | V |
| Tensão de entrada 2 | Vin2 | 4,9 ~ 5,1 | V |
| Temperatura de funcionamento | Parte superior | 0 ~ 50 | °C |
| Temperatura de armazenamento | Tstg | - 30 ~ 80 | °C |
| Humidade relativa | RH | 80 | % |
3,2 sinal de controle
| Pin não. | Símbolo | Estado | Ação | Observações |
CN1 # 3 |
BKLT_ON | ALTO | LÂMPADA (CCFL) - SOBRE | 2,4 ~ 5.25V |
| BAIXO | LÂMPADA (CCFL) - FORA | máximo 0.8V. |
3,3 características de saída
Artigo |
Símbolo | Circunstância | Especificação |
Unidade | ||||
| Vin1 (v) (C.C. – DENTRO) | AJUSTE BRILHANTE |
RL (? ) | Minuto | Tipo | Máximo | |||
SAÍDA ATUAL | lo (máximo) | 12 | 0V | 80 ~ 0,5 | 6,0 | 6,5 | 7,0 |
mArms |
| lo (minuto) | 12 | 5V | 80 ~ 0,5 | 2,0 | 2,5 | 3 | ||
| CORRENTE DE ENTRADA |
lin |
12 |
0V |
80 ~ 0,5 |
0,3 | |
0,5 |
CAD |
| FREQUÊNCIA | F | 12 | 0V | 80 ~ 0,5 | 45 | 50 | 55 | Quilohertz |
| ABRA A TENSÃO DA SAÍDA |
Vo |
12 |
0V | |
1,2 | |
1,9 |
kVrms |
| Não. | Artigo | Circunstância e método |
| 1 | Teste de alta temperatura do armazenamento | Temp: duração 70°C: 500 horas |
| 2 | Teste do armazenamento da baixa temperatura | Temp: Duração de -30°C: 500 horas |
| 3 | Armazenamento de alta temperatura da umidade alta | Temp: 40°C úmido: duração 95%RH: 500 horas |
| 4 | De alta temperatura Teste da operação da umidade alta | Temp: 40°C úmido: duração 95%RH: 1000 horas |
| 5 | Teste de choque térmico | Temp. – 30°C? 70°C, ciclo 250 (30min) (30min) |
| 6 | Teste de vibração | Amplitude: 1,5 milímetros de frequência: 10 ~ 55Hz Posição: duração de três planos perpendiculares: 1000 horas |
| 7 | Teste de alta temperatura da operação | Temp: duração 50°C: 72 horas |
| 8 | Teste de alta temperatura da operação | Temp: duração 0°C: 72 horas |
Conector 5 CN1: 53261 – 0590 (Molex) ou equivalente
| Pin não. | Símbolo | Observação |
| 4 | BRT_ADJ | 0 ~ 3.5V |
| 2 | Terra | Terra |
| 3 | BL DE LIGAR/DESLIGAR | SINAL de movimentação de CCFL (ELEVAÇÃO ativa) |
| 1 | C.C. – Em (V dentro) | Poder de entrada da C.C. (12V) |
| 5 | N.C |
